Dlaczego pojedyncze procesory potrafią zmieniać historię informatyki
Intuicyjnie procesor kojarzy się z „mózgiem komputera”. W praktyce to uproszczenie: moc obliczeniowa zależy także od pamięci, magistral, systemu operacyjnego czy oprogramowania. Mimo tego pewne konkretne procesory potrafiły uruchamiać całe nowe rynki – od kalkulatorów, przez komputery osobiste, aż po centra danych dla sztucznej inteligencji. Wspólnym mianownikiem tych układów nie zawsze była najwyższa wydajność, lecz połączenie technologii, ceny, ekosystemu i… dobrego wyczucia czasu.
Co naprawdę przesądza o „przełomowości” procesora
O tym, że dany procesor przechodzi do historii, zwykle decyduje zestaw kilku czynników, a nie pojedyncza cecha techniczna. Kluczowe są zwłaszcza:
Technologia produkcji – liczba tranzystorów, częstotliwość, pobór mocy, nowy proces litograficzny.
Architektura i zestaw instrukcji – prostota lub złożoność programowania, możliwości systemowe (pamięć, tryby ochrony, wielozadaniowość).
Wpływ rynkowy – liczba sprzedanych sztuk, powstały ekosystem oprogramowania i urządzeń.
Zmiana paradygmatu – uruchomienie zupełnie nowych zastosowań: mikrokomputery, laptopy, smartfony, GPU do uczenia maszynowego.
Ekonomia – koszt jednostkowy, dostępność, łatwość licencjonowania i integracji.
Procesor bez silnego wsparcia narzędziowego (kompilatory, systemy operacyjne, biblioteki) często pozostaje ciekawostką. Z kolei układ z przeciętnymi parametrami, ale osadzony w dobrym ekosystemie (jak x86) może zdominować rynek na dekady.
Marketing kontra realne innowacje w historii procesorów
Marketing często tworzy legendy, które upraszczają technikę do chwytliwych haseł: „pierwszy 64-bitowy procesor dla mas”, „rewolucja RISC”, „komputer w kieszeni”. W praktyce:
„Pierwszy” bywa kwestią definicji – liczy się, czy procesor był pierwszy praktycznie użyteczny, a nie tylko „laboratoryjny eksperyment”.
„Rewolucja wydajności” zwykle bierze się z połączenia wielu czynników (pamięć cache, lepsze kompilatory, większa częstotliwość), nie z samego zestawu instrukcji.
Przełomem rzadko jest „magiczna” instrukcja, częściej zmiana sposobu skalowania – jak przejście do architektury RISC, pipeline, wielordzeniowość, równoległość GPU.
Dobrym filtrem jest pytanie: czy ten procesor stworzył nową klasę urządzeń lub oprogramowania, która wcześniej była ekonomicznie lub technicznie nieosiągalna? Jeśli tak – jest spora szansa, że mamy do czynienia z realnym przełomem, a nie tylko z kampanią reklamową.
Fale rozwoju: od kalkulatorów do AI
Historia procesorów dobrze układa się w kilka wyraźnych fal, z których każda opiera się na innych priorytetach projektowych:
Fala kalkulatorów i prostych systemów wbudowanych – małe, tanie, 4- i 8-bitowe mikroprocesory (Intel 4004, 8008, 8080, 6800, 6502) integrujące na jednym chipie to, co wcześniej wymagało wielu układów scalonych.
Fala komputerów osobistych – 8- i 16-bitowe CPU (8086, Z80, 6502, 68000), które umożliwiły PC, komputery domowe i stacje robocze.
Fala serwerów i Internetu – agresywnie rozwijane x86 oraz procesory RISC w serwerach i superkomputerach.
Fala urządzeń mobilnych – energooszczędne ARM, które przejęły smartfony, tablety i w dużej mierze elektronikę konsumencką.
Fala AI – wyspecjalizowane GPU, TPU i inne układy przyspieszające obliczenia macierzowe dla uczenia maszynowego.
To, co łączy te fale, to rosnące zapotrzebowanie na równoległość oraz energooszczędność. Od pewnego momentu czysta częstotliwość zegara przestaje być głównym narzędziem zwiększania wydajności, a procesory zaczynają skalować się poziomo: rdzeń do rdzenia, blok do bloku, GPU do TPU.
Od lamp do krzemu – tło przed mikroprocesorem 4004
Żeby zrozumieć, dlaczego Intel 4004 był przełomem, trzeba cofnąć się do czasów, gdy „procesor” nie był pojedynczym układem, lecz szafą pełną podzespołów. Do lat 60. XX wieku niemal każdy komputer miał unikalne, niestandardowe „serce”, budowane z przekaźników, lamp próżniowych albo pojedynczych tranzystorów.
Od przekaźników do lamp elektronowych
Pierwsze komputery cyfrowe powstawały z wykorzystaniem technologii dostępnych w danym czasie:
Maszyny przekaźnikowe – jak Z3 Konrada Zusego czy niektóre prototypy wojskowe. Przekaźniki były powolne, ale czytelne konstrukcyjnie; każdy element logiczny był widoczny „gołym okiem”.
Komputery lampowe – ENIAC, UNIVAC i ich następcy korzystali z lamp próżniowych. Dawały one wyższe częstotliwości niż przekaźniki, ale były ogromne, energożerne i awaryjne. Częsta awaria lampy oznaczała przestój całej maszyny.
W takich systemach „CPU” był po prostu fragmentem całej konstrukcji: zestawem modułów z realnie istniejącymi bramkami. Zmiana zestawu instrukcji lub sposobu adresowania wymagała przeprojektowania fizycznego hardware’u. Utrudniało to powtarzalność i skalowanie produkcji.
Tranzystory i pierwsze komputery tranzystorowe
Pojawienie się tranzystora w latach 50. zmieniło reguły gry. Zastąpienie lamp tranzystorami pozwoliło:
Zmniejszyć rozmiar i pobór mocy,
zwiększyć niezawodność,
podnieść częstotliwość zegara.
Pierwsze komputery tranzystorowe, jak IBM 1401 czy później serie System/360, wciąż używały logiki dyskretnej – każdy moduł logiczny składał się z wielu pojedynczych tranzystorów i pasywnych elementów. Duże systemy wciąż były projektowane ad hoc dla danej rodziny maszyn.
Równolegle narodziła się idea kompatybilnych rodzin – jak IBM System/360, gdzie różne modele dzieliły wspólną architekturę, ale miały inne wykonania sprzętowe. To był krok w stronę uniwersalności, lecz nie rozwiązywał problemu skali: każdy komputer wymagał złożonej produkcji modułów.
Wczesne układy scalone: SSI, MSI i granice integracji
Układy scalone (IC – Integrated Circuit) umożliwiły umieszczanie wielu tranzystorów na jednym chipie. W latach 60. pojawiły się:
SSI (Small-Scale Integration) – pojedyncze bramki logiczne lub proste układy na jednym chipie.
MSI (Medium-Scale Integration) – bardziej złożone funkcje, np. liczniki, rejestry, proste ALU.
Z tych klocków budowano CPU, ale sam procesor nadal składał się z setek lub tysięcy układów. Projektowanie było kosztowne, a każda zmiana funkcjonalności wymagała nowej płyty z dziesiątkami ścieżek. Pojawienie się bardziej zaawansowanych układów scalonych (LSI – Large-Scale Integration) stworzyło warunki do rewolucji: połączenia całego procesora na jednym chipie.
Narodziny idei mikroprocesora
Mikroprocesor to procesor ogólnego przeznaczenia umieszczony w jednym układzie scalonym, z własnym zestawem instrukcji, magistralą adresową i danych. W odróżnieniu od dedykowanych układów logicznych (np. kontrolerów peryferiów) mikroprocesor jest programowalny – można go wykorzystać w wielu różnych urządzeniach bez konieczności modyfikacji hardware’u, wystarczy zmienić program.
Kluczowy przełom polegał na tym, że zamiast projektować nowy CPU dla każdego komputera, można było:
kupować gotowy mikroprocesor,
dodawać pamięć i układy wejścia/wyjścia,
całość „personalizować” głównie przez oprogramowanie.
To radykalnie obniżyło koszt wejścia w produkcję sprzętu komputerowego i otworzyło pole dla małych firm. Jednocześnie wymusiło bardziej przemyślane projektowanie architektur, bo błędy i ograniczenia mikroprocesora były dziedziczone przez całe pokolenia urządzeń.

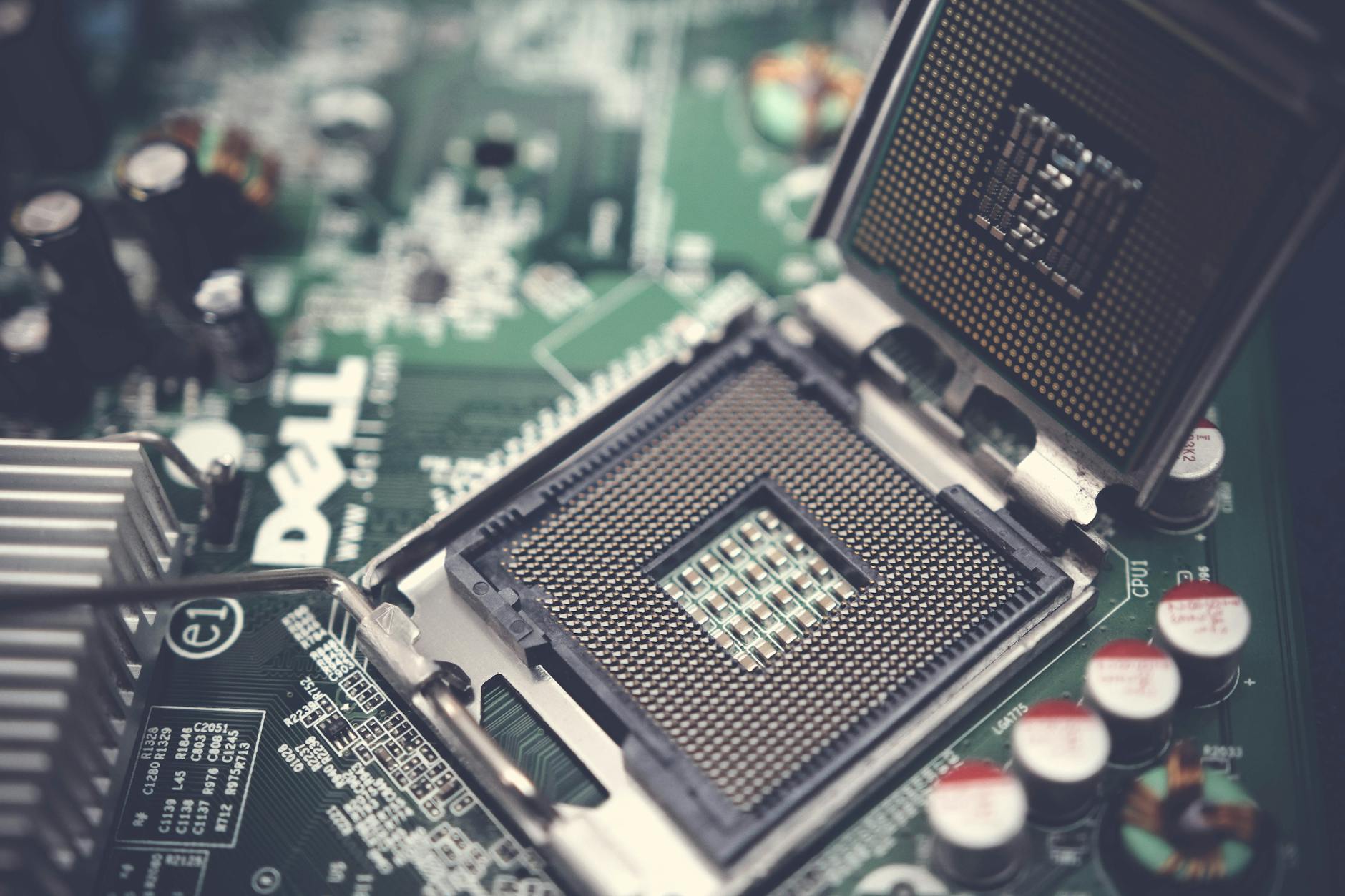

Źródło: Pexels | Autor: Nicolas Foster
Intel 4004 i pierwsze mikroprocesory – początek rewolucji
Intel 4004 jest często przedstawiany jako „pierwszy mikroprocesor świata”. W praktyce istniały równoległe projekty, ale to właśnie 4004 jako jeden z pierwszych osiągnął status produktu komercyjnego, który trafił do realnych, choć niszowych, zastosowań.
Intel 4004 – 4-bitowe serce kalkulatora
4004 powstał z bardzo konkretnej potrzeby: japońska firma Busicom szukała zestawu układów do kalkulatorów. Zamiast standardowego projektu opierającego się na dedykowanej logice, inżynierowie Intela zaproponowali programowalny procesor i rodzinę prostych układów peryferyjnych. Kluczowe fakty:
Architektura 4-bitowa – procesor operował na 4-bitowych słowach, co było wystarczające dla prostych operacji dziesiętnych w kalkulatorach.
Zewnętrzna pamięć programu – 4004 mógł adresować kilkaset bajtów do kilku kilobajtów ROM, zależnie od konfiguracji.
Technologia PMOS – stosunkowo wolna, ale umożliwiająca integrację kilkuset tranzystorów na jednym chipie.
Technicznie 4004 nie był potężnym procesorem. Jego realna przełomowość polegała na tym, że centralna jednostka przetwarzająca całego systemu znalazła się w jednym układzie, dostępnym do kupienia jak każdy inny scalak. Umożliwiało to wykorzystanie go w różnych urządzeniach – przynajmniej teoretycznie, bo w praktyce pierwsze zastosowania były mocno wyspecjalizowane.
8-bitowa fala: 8008, 8080, 6800, Z80
4 bity szybko okazały się zbyt ciasne. Pojawiły się kolejne układy, które zaczęły tworzyć podstawy realnych mikrokomputerów.
Intel 8008 i 8080 – od terminali do Altaira
Intel 8008 był rozwinięciem idei 4004, ale już z 8-bitową szerokością danych. Jego architektura była dość ograniczona, jednak pokazał, że mikroprocesor może wyjść poza kalkulatory. Prawdziwy przełom przyniósł dopiero Intel 8080:
8-bitowa magistrala danych i 16-bitowa magistrala adresowa (obsługa do 64 KB pamięci),
bardziej rozbudowany zestaw instrukcji,
łatwiejsza integracja z peryferiami.
8080 stał się sercem jednego z pierwszych mikrokomputerów hobbystycznych – Altair 8800. Wokół Altaira powstało oprogramowanie (m.in. wczesna wersja BASIC‑a od późniejszego Microsoftu) i nowa kultura „garażowych” konstruktorów, którzy składali własne komputery z kart rozszerzeń.
Motorola 6800 i rodzina Zilog Z80
Równolegle pojawił się Motorola 6800 oraz, inspirowany nim, Zilog Z80. Te procesory odegrały ogromną rolę w systemach wbudowanych, terminalach i komputerach osobistych.
Motorola 6800 – czysta, dobrze zaprojektowana architektura, wygodna w programowaniu; posłużyła jako baza dla wielu projektów.
Zilog Z80 – wstecznie kompatybilny z 8080, ale znacząco rozszerzony o nowe instrukcje, tryby adresowania i lepszą obsługę przerwań.
Z80 znalazł się m.in. w komputerach ZX Spectrum, wielu terminalach i systemach sterowania. W praktyce wyparł 8080 w wielu zastosowaniach, mimo że Intel kontynuował rozwój własnej linii układów.
Co naprawdę było przełomem technicznym
W popularnych opowieściach wszystko zaczyna się od „pierwszego mikroprocesora” i płynnie przechodzi do „pierwszego PC”. W praktyce najważniejsze innowacje tych wczesnych układów były bardziej przyziemne:
Szerokość danych – przejście z 4 do 8 bitów pozwoliło sprawniej operować na kodach znaków, liczbach całkowitych i prostych strukturach danych.
Rozszerzenie przestrzeni adresowej – 16‑bitowa magistrala adresowa (64 KB pamięci) była minimalnym poziomem, przy którym można było zbudować użyteczny komputer ogólnego przeznaczenia.
Spójne magistrale – wyraźne rozdzielenie magistrali danych, adresowej i sterującej uprościło projektowanie płyt głównych.
Architektury 16‑bitowe: przejście od zabawek do poważnych maszyn
8‑bitowe układy umożliwiły pierwszą falę mikrokomputerów, ale szybko okazały się zbyt ciasne dla języków wysokiego poziomu, większych systemów operacyjnych i poważniejszego oprogramowania biznesowego. Kolejny krok to 16 bitów – szersza magistrala danych, większa przestrzeń adresowa i bardziej „dorosłe” instrukcje.
Ten etap bywa pomijany w popularnych historiach, które skaczą od 8‑bitowców wprost do „PC‑tów”. W praktyce wiele rozwiązań, które potem przyjęto w komputerach osobistych, przetestowano właśnie na 16‑bitowych procesorach.
Intel 8086 – protoplasta x86, którego ograniczenia żyją do dziś
Intel 8086 z 1978 roku był odpowiedzią na potrzebę zgodności z istniejącym ekosystemem 8‑bitowym przy jednoczesnym przejściu na 16 bitów. Projektanci próbowali pogodzić kilka sprzecznych celów:
zachować podobny model programowania jak w 8080,
rozszerzyć rejestry do 16 bitów,
zaproponować mechanizm adresowania większych przestrzeni pamięci.
Efektem był segmented memory – model pamięci oparty na segmentach (CS, DS, ES, SS), w którym adres fizyczny powstawał przez połączenie segmentu z przesunięciem (offsetem). Rozwiązywało to problem ograniczeń 16‑bitowego adresu, ale wprowadzało znaczne skomplikowanie programowania niskopoziomowego. Do dziś część tej logiki ciągnie się za x86 jak ogon komety, mimo że nowoczesne systemy operują już na płaskich, 64‑bitowych przestrzeniach adresowych.
8086 sam w sobie nie był jeszcze „procesorem PC”. Został jednak dobrany przez IBM jako baza dla pierwszego IBM PC (w praktyce często 8088 – wersja z 8‑bitową magistralą danych, tańszą w integracji z ówczesnym sprzętem). To wybór czysto biznesowy, ale o gigantycznych konsekwencjach technicznych: architektura x86 stała się standardem faktycznym na dekady.
Motorola 68000 – „16/32‑bitowy” konkurent z czystszą architekturą
Kontrastem dla 8086 był Motorola 68000. Formalnie reklamowany jako 16‑bitowy (miał 16‑bitową zewnętrzną magistralę danych), w praktyce oferował 32‑bitowe rejestry i znacznie bardziej elegancki model programowania. Wiele osób z czasem określało go jako „prawie RISC przed epoką RISC”, choć to spore uproszczenie.
68000 wyróżniał się:
zestawem ośmiu rejestrów danych i ośmiu rejestrów adresowych,
prostym, prawie płaskim modelem pamięci (24‑bitowe adresowanie w pierwszych wersjach – do 16 MB),
dobrze przemyślanym zestawem trybów adresowania.
Dla programistów był wyraźnie przyjemniejszy niż 8086. Ułatwiał implementację języków wysokiego poziomu i systemów operacyjnych z prawdziwym wielozadaniowością. To nie przypadek, że trafił do maszyn takich jak Apple Macintosh, Amiga czy komputery Atari ST. Wielu twórców systemów zachwycało się tym, że wreszcie można pisać kod przypominający bardziej algorytmy niż łamigłówkę z zarządzaniem segmentami.
I tu widać typową pułapkę historii: „lepsza” technicznie architektura (68000) nie zawsze wygrywa z „gorszą” (8086). Zadecydowały standardy rynkowe, kompatybilność programów i presja ekosystemu PC.
Rodzina x86 – od 8086 do dominacji komputerów osobistych
Gdy IBM wybrał 8088/8086, nikt rozsądny nie zakładał, że ta rodzina procesorów będzie żywa kilkadziesiąt lat później. Architektura x86 jest przykładem kompromisu, który stopniowo obrastał kolejnymi warstwami kompatybilności i optymalizacji.
Od 8086 do 80386 – droga do „prawdziwych” 32 bitów
Po 8086 Intel wprowadzał kolejne modele, każdy z własnym zestawem ulepszeń, ale z obowiązkową zasadą: nie psujemy wstecznej kompatybilności. Stąd dziwne tryby pracy, przełączniki i hybrydowe rozwiązania.
80286 – dodał tzw. protected mode, pozwalający na 24‑bitowe adresowanie (do 16 MB) i podstawową ochronę pamięci. Teoretycznie umożliwiał zaawansowane systemy wielozadaniowe, ale w praktyce przełączanie między trybem rzeczywistym (dla DOS‑u) a chronionym było skomplikowane, co ograniczało jego wykorzystanie.
80386 – kluczowy krok: pełne 32‑bitowe rejestry, 32‑bitowa przestrzeń adresowa (do 4 GB) i bardziej elastyczny protected mode. Pojawił się też tzw. virtual 8086 mode, pozwalający emulować wiele instancji DOS‑u jednocześnie.
To 80386 stworzył bazę pod nowoczesne systemy operacyjne na PC – od wczesnych wersji Windows z obsługą pamięci wirtualnej po porty Uniksa i późniejsze systemy linuksowe. Dla wielu programistów moment przejścia na „386‑tki” był pierwszym spotkaniem z prawdziwą wielozadaniowością i ochroną pamięci w świecie PC.
Superskalarność i pipeline’y – x86 uczy się wydajności
Same instrukcje x86 nie były projektowane pod kątem nowoczesnych technik wydajnościowych. Gdy projektowano 8086, nikt poważnie nie myślał o kilku instrukcjach wykonywanych równolegle czy głębokich potokach. Późniejsi projektanci musieli „doganiać” RISC‑owe koncepcje, nie zrywając z kompatybilnością.
W kolejnych generacjach (od 80486 przez Pentium aż po późniejsze Core) zaczęto stosować rozwiązania takie jak:
pipeline – dzielenie wykonania instrukcji na etapy (pobranie, dekodowanie, wykonanie…), tak by kilka instrukcji było przetwarzanych jednocześnie w różnych fazach,
superskalarność – możliwość wykonania więcej niż jednej instrukcji w jednym cyklu zegara,
predykcja skoków – zgadywanie, którą gałąź warunkową program wybierze, by nie marnować cykli na oczekiwanie.
Dla użytkownika końcowego sprowadza się to do odczuwalnej „płynności” – gry działają szybciej, kompilacje trwają krócej, a aplikacje biurowe reagują natychmiast. Dla inżyniera CPU to nieustanna walka z ograniczeniami fizyki i odziedziczoną, dość skomplikowaną architekturą instrukcji.
Mikroarchitektury vs ISA – jak x86 przeżyło własne ograniczenia
Tutaj pojawia się kluczowe rozróżnienie, które często umyka: ISA (Instruction Set Architecture, zestaw instrukcji widziany przez programistę) to nie to samo co mikroarchitektura (konkretny sposób implementacji tych instrukcji w krzemie).
W nowoczesnych procesorach x86 takie jak Intel Core czy AMD Ryzen większość „starych” instrukcji CISC jest wewnętrznie tłumaczona na zestaw prostszych, RISC‑opodobnych mikrooperacji. Procesor na zewnątrz wygląda jak klasyczny x86 ze wszystkimi historycznymi dziwactwami, ale w środku wykonuje kod w bardziej regularnym, zoptymalizowanym stylu.
To częściowo tłumaczy, jak x86 zdołało utrzymać się tak długo mimo krytyki za „brzydką” architekturę. ISA pozostała (w przybliżeniu) ta sama, ale implementacje stały się radykalnie inne. Z punktu widzenia systemu operacyjnego wciąż mamy x86; z punktu widzenia fizyki krzemu – bardzo zaawansowaną, wewnętrznie RISC‑ową maszynę.
RISC kontra CISC – zmiana myślenia o projektowaniu procesorów
Spór RISC vs CISC bywa przedstawiany jako walka dwóch „obozów”, tymczasem w praktyce chodziło o testowanie różnych hipotez projektowych. Obie filozofie miały sens w określonych warunkach technologicznych i dla konkretnych obciążeń.
CISC – bogate instrukcje jako oszczędność pamięci
Klasyczne CPU lat 70. i wczesnych 80. (w tym x86 i 68000) były typowymi przedstawicielami CISC (Complex Instruction Set Computer). Główna idea: procesor oferuje bogaty zestaw złożonych instrukcji, które potrafią wykonać całkiem skomplikowane operacje jednym rozkazem, często bezpośrednio na pamięci.
Przykład: zamiast pobierać operand z pamięci, dodawać go do rejestru i zapisywać wynik, CISC potrafił to ubrać w jedną, ciężką instrukcję. W epoce drogich pamięci to była zaleta – krótsze programy, mniej odwołań do pamięci, niższe koszty.
Problem ujawnił się, gdy:
pamięć zaczęła tanieć i przyspieszać,
pojawiały się coraz głębsze pipeline’y, w których złożone instrukcje blokowały efektywne równoległe wykonanie,
kompilatory przejęły większość pracy nad generowaniem kodu maszynowego.
Okazało się, że część najbardziej skomplikowanych instrukcji niemal nigdy nie jest używana, a rzeczywisty kod sprowadza się do relatywnie prostych operacji ładowania, zapisu i arytmetyki na rejestrach.
RISC – mniej znaczy więcej, jeśli potrafisz to dobrze wykorzystać
W reakcji na to narodziła się filozofia RISC (Reduced Instruction Set Computer). Kluczowe założenia były przeciwieństwem CISC:
instrukcje są proste, o stałej długości (ułatwia dekodowanie i pipeline),
większość operacji odbywa się wyłącznie na rejestrach,
dostęp do pamięci jest mocno ograniczony (np. tylko za pomocą prostych load/store),
zestaw instrukcji jest minimalistyczny, resztę „magii” realizuje kompilator.
W praktyce oznaczało to, że kod maszynowy bywał dłuższy (więcej prostych instrukcji zamiast jednej złożonej), ale CPU mógł wykonywać instrukcje szybciej i bardziej przewidywalnie, co otwierało drogę do wyższych częstotliwości zegara i szerszej równoległości.
Typowe procesory RISC pierwszych generacji to m.in. MIPS, SPARC, ARM czy IBM POWER. Znalazły zastosowanie przede wszystkim w stacjach roboczych, serwerach oraz (w przypadku ARM) systemach wbudowanych, a później mobilnych.
Mit „czystego RISC” i ewolucja w kierunku hybryd
Popularne hasła w rodzaju „RISC jest zawsze szybszy od CISC” są zbyt uproszczone. Z biegiem lat:
RISC‑owe procesory zaczęły dodawać bardziej złożone instrukcje (np. operacje SIMD do multimediów),
CISC‑owe procesory (x86) wewnętrznie uprościły wykonanie poprzez mikrooperacje, zbliżając się do podejścia RISC.
Dzisiejsze układy to w praktyce hybrydy: ISA może być złożona i historycznie obciążona (jak x86), podczas gdy mikroarchitektura operuje na prostych, RISC‑opodobnych elementach. Z drugiej strony ISA może być stosunkowo czysta (jak ARMv8 czy RISC‑V), ale same rdzenie są bardzo agresywnie optymalizowane i dalekie od akademickich „minimalnych RISC‑ów”.
Dla twórców oprogramowania ważniejsze niż etykieta RISC/CISC są dziś:
dostępne rozszerzenia (np. SIMD, kryptograficzne, wektorowe),
model pamięci i konsekwencje dla programowania współbieżnego,
ekosystem kompilatorów i narzędzi.

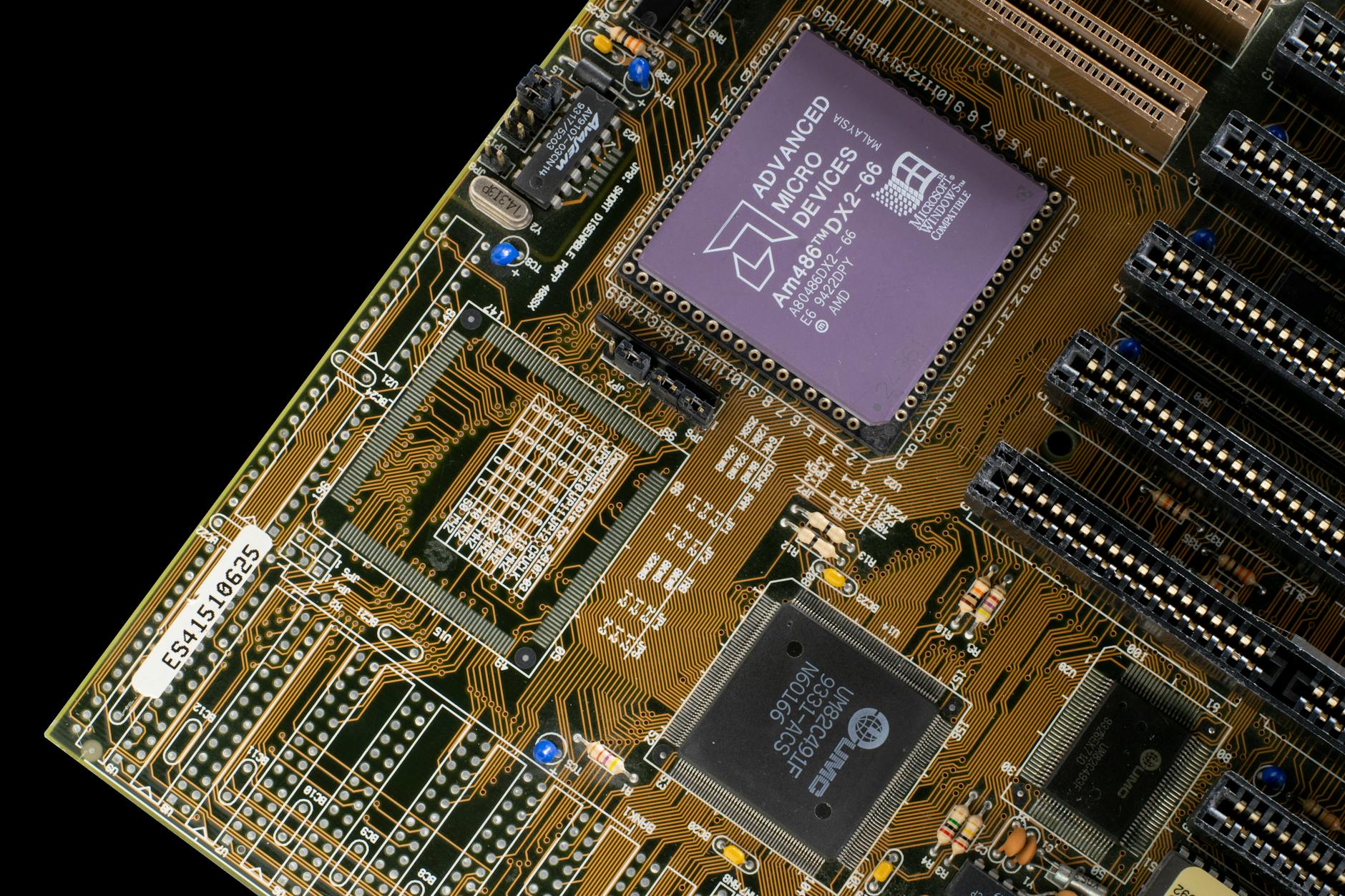

Źródło: Pexels | Autor: Pok Rie
Procesory, które zbudowały erę PC: 6502, 68000 i nie tylko
Choć PC kojarzy się z Intelem i x86, wczesna era komputerów osobistych była znacznie bardziej różnorodna. Ogromny wpływ na popularyzację komputerów w domach, szkołach i małych firmach miały procesory, które dziś bywają traktowane jako „retro ciekawostki”.
MOS 6502 – tani procesor, który trafił wszędzie
MOS 6502 z połowy lat 70. uchodzi za jeden z najbardziej wpływowych układów w historii mikrokomputerów. Nie był ani najszybszy, ani najbardziej zaawansowany, ale był dramatycznie tańszy od wielu konkurentów, co otworzyło rynek dla producentów szukających oszczędności.
Jego cechy charakterystyczne:
8‑bitowa architektura z 16‑bitowym adresowaniem (64 KB pamięci),
niewielka liczba rejestrów (akumulator, indeksy X/Y, rejestr stosu),
zaskakująco wydajny na cykl zegara dzięki sprytnej mikroarchitekturze.
6502 napędzał m.in. Apple II, Commodore PET, Commodore 64 (w formie lekko zmodyfikowanej 6510) oraz liczne konsole do gier (np. Nintendo Entertainment System w zmodyfikowanej wersji). Dla całego pokolenia dzieciaków to właśnie 6502 był pierwszym CPU, na którym pisali w BASIC‑u czy asemblerze.
Rodzina Z80 – alternatywna ścieżka 8‑bitowej rewolucji
Jeśli 6502 był sercem „domowych” komputerów w stylu Apple II czy C64, to Zilog Z80 można traktować jako filar bardziej „poważnych” systemów 8‑bitowych, w tym wczesnych maszyn z systemem CP/M. Powstał jako rozwinięcie Intela 8080, zaprojektowane przez inżynierów, którzy odeszli z Intela – i zachowywał z nim wsteczną kompatybilność binarną.
Najważniejsze cechy Z80 z punktu widzenia epoki:
rozszerzony zestaw rejestrów (m.in. podwójne banki AF, BC, DE, HL),
bogatsza niż u 8080 paleta instrukcji, szczególnie do operacji na bitach i blokowych transferów pamięci,
zintegrowany kontroler odświeżania DRAM (ułatwiał budowę tanich systemów),
pełna zgodność z kodem 8080, co umożliwiało przeportowanie istniejącego oprogramowania CP/M.
Z80 trafił do bardzo różnych urządzeń: od Sinclair ZX Spectrum i Amstrada CPC, po terminale, drukarki i systemy wbudowane. Przez długi czas dominował w świecie mikrokomputerów biznesowych, zanim stały się one masowo kompatybilne z IBM PC.
Interesujący paradoks: mimo że Z80 był technicznie „ulepszoną” wersją 8080, to nie on, lecz linia x86 zdobyła globalną dominację na desktopach. Z80 nie miał swojego odpowiednika w roli standardowej platformy „PC”, choć w świecie 8‑bitów był niemal wszechobecny.
Motorola 68000 – „prawie 32‑bity” i narodziny graficznych interfejsów
Motorola 68000 (MC68000) z końca lat 70. to układ, który często pojawia się w rozmowach o „ładnych” architekturach. Logika jest dość prosta: programowanie na 68000 bywało przyjemniejsze niż na 6502 czy Z80, głównie dzięki przemyślanej, quasi‑32‑bitowej konstrukcji.
Formalnie procesor miał 16‑bitową magistralę danych i 24‑bitową magistralę adresową, ale wewnętrznie operował na 32‑bitowych rejestrach. Dysponował:
rozsądnym zestawem trybów adresowania, ułatwiających operacje na strukturach i stosie.
Dzięki temu można było pisać wysokopoziomowy kod (kompilowany z C czy Pascal) bez ciągłej walki o każdy rejestr. To nie był akademicki ideał RISC, ale bardzo elastyczna, względnie spójna architektura CISC.
68000 napędzał ikoniczne maszyny:
Apple Macintosh pierwszych generacji,
Commodore Amiga,
Atari ST,
wiele automatów arcade i konsol (np. Sega Mega Drive jako główny CPU).
Na 68000 zbudowano całe ekosystemy graficznych systemów operacyjnych z wielozadaniowością, jak AmigaOS czy klasyczny Mac OS. W praktyce to właśnie te platformy pokazały szerokiej publiczności, jak może wyglądać „użyteczny” komputer graficzny – na długo przed dominacją Windows 95.
Nieco rzadziej wspomina się o tym, że 68000 miał swoje ograniczenia: brak natywnego MMU (w podstawowej wersji), początkowo brak pełnego wsparcia dla wirtualnej pamięci, a późniejsze rozszerzenia (68020, 68030, 68040) komplikowały rodzinę. Z perspektywy producentów PC bardziej opłacalne okazało się pójście w stronę tanich, stopniowo ulepszanych układów x86.
Inne gwiazdy 8‑ i 16‑bitów: 8088, 6809, 65816
Obok 6502, Z80 i 68000 pojawiło się wiele mniej medialnych, ale wpływowych układów. Kilka z nich stale wraca w kontekście historii PC i retro‑komputerów.
Intel 8088 – kompromis, który został standardem IBM PC
Intel 8088 był logicznym „kuzynem” 8086, ale z 8‑bitową magistralą danych. To nie był przypadek – pozwalało to IBM wykorzystać tańsze, szeroko dostępne układy peryferyjne i pamięć, co obniżało koszty pierwszego IBM PC.
Architektura wewnętrzna pozostawała 16‑bitowa, ale zwężona magistrala spowalniała dostęp do pamięci. Z dzisiejszej perspektywy można to odbierać jako ograniczenie, ale wczesny sukces IBM PC wynikał bardziej z otwartości platformy i dostępności dokumentacji niż z czystej wydajności CPU.
Realia były takie, że wielu użytkowników przesiadało się na PC nie dlatego, że 8088 „bił na głowę” konkurencję, ale dlatego, że wokół PC powstał spójny rynek: karty rozszerzeń, oprogramowanie biznesowe, wsparcie serwisowe. Procesor był jednym z wielu elementów, choć to on zdefiniował kompatybilność z przyszłymi 286/386.
Motorola 6809 – elegancki, choć niszowy
Motorola 6809 pojawia się w rozmowach głównie wśród entuzjastów. Technicznie był bardzo zaawansowany jak na 8‑bitowiec:
posiadał bogaty zestaw trybów adresowania,
oferował relatywnie wygodną obsługę stosów i podprogramów,
świetnie nadawał się do implementacji języków wysokiego poziomu.
Mimo tego nie zdobył tak dużego udziału jak 6502 czy Z80. Trafił m.in. do systemów TRS‑80 Color Computer i różnych urządzeń przemysłowych. Część inżynierów uznawała go za „zbyt dobrego jak na swój czas” – wyższa złożoność przekładała się na koszt, a rynek zazwyczaj wybierał prostsze, tańsze układy.
WDC 65C816 – most między 8‑ a 16‑bitami
65C816 (Western Design Center) był 16‑bitowym rozwinięciem 6502. Zapewniał wsteczną zgodność z kodem 8‑bitowym, jednocześnie dodając:
16‑bitowe rejestry,
24‑bitowe adresowanie (do 16 MB pamięci),
tryb natywny z rozszerzonym zestawem instrukcji.
Najgłośniejszym zastosowaniem był Super Nintendo Entertainment System (SNES), gdzie 65C816 w wariancie 5A22 współpracował z wyspecjalizowanymi układami graficznymi i dźwiękowymi. W połączeniu dawało to możliwości, które trudno porównywać z „czystą” wydajnością procesora – to przykład, że w systemach konsumenckich CPU często gra rolę jednego z kilku równorzędnych elementów.
Dlaczego jedne procesory wygrywały rynek, a inne znikały
Porównując 6502, Z80, 68000 i pozostałe, łatwo wpaść w pułapkę: „ten był obiektywnie lepszy, więc powinien był wygrać”. Praktyka była bardziej skomplikowana. Na sukces składały się m.in.:
koszt – 6502 był agresywnie tani, co otworzyło mu drzwi do masowych produktów edukacyjnych i domowych,
dostępność i licencjonowanie – Z80 był szeroko licencjonowany, wiele firm mogło produkować własne wersje,
ekosystem oprogramowania – CP/M wokół Z80/8080, a później Mac OS i AmigaOS wokół 68000,
strategia producentów sprzętu – IBM postawił na 8088/8086, Commodore na 6502/68000, Apple żonglował 6502 → 68000 → PowerPC → x86 → ARM.
Często „gorszy” technicznie procesor wygrywał dzięki temu, że łatwiej było na nim zbudować kompletny produkt w dobrej cenie. Z punktu widzenia historii jest to bardziej opowieść o ekonomii i inżynierii systemowej niż o czystej elegancji architektury.
Od CPU ogólnego przeznaczenia do specjalizowanych akceleratorów
Klasyczne mikroprocesory ogólnego przeznaczenia (x86, 68000, pierwsze ARM‑y) były projektowane z myślą o szerokim spektrum zadań: od arkuszy kalkulacyjnych po gry. W miarę jak obciążenia stawały się bardziej wyspecjalizowane – grafika 3D, szyfrowanie, przetwarzanie sygnałów – zaczęły się pojawiać dedykowane układy, które wykonywały określony typ obliczeń dużo wydajniej niż uniwersalne CPU.
GPU – od prostych rasteryzerów do maszyn obliczeniowych
Pierwsze układy graficzne pełniły głównie rolę „sprytnego kontrolera wyświetlacza”: generowały obraz na podstawie zawartości pamięci wideo, przyspieszały proste operacje 2D (linie, blity, przesuwanie okien). Przełom nastąpił wraz z pojawieniem się programowalnych GPU i potoków renderingu 3D.
Kluczowa cecha GPU: masowa równoległość danych. To setki, a później tysiące małych jednostek wykonawczych, które wykonują tę samą sekwencję instrukcji na różnych fragmentach danych (pikselach, wierzchołkach, elementach macierzy). Dla grafiki 3D to idealne dopasowanie. Dla obliczeń ogólnych – także, o ile problem da się sformułować jako wiele podobnych operacji na dużych tablicach.
Początkowo GPU były w praktyce „twardo zakodowanymi potokami graficznymi”. Dopiero wraz z pojawieniem się shaderów i interfejsów typu CUDA czy OpenCL można było traktować je jako względnie uniwersalne akceleratory obliczeń macierzowych, symulacji fizycznych czy uczenia maszynowego.
SIMD i wektorowe rozszerzenia w CPU
CPU nie pozostały bierne. W obliczu rosnących wymagań multimedialnych (kompresja wideo, grafika 2D/3D, przetwarzanie audio) zaczęto dodawać do nich rozszerzenia SIMD (Single Instruction, Multiple Data). W świecie x86 kolejne etapy to m.in.:
MMX – pierwsze masowe rozszerzenie dla operacji na krótkich wektorach,
SSE/SSE2/… – szerokie rejestry wektorowe, przyspieszające obliczenia zmiennoprzecinkowe i całkowite,
AVX/AVX‑512 – jeszcze szersze wektory i rozbudowane operacje na macierzach, przydatne w HPC i uczeniu maszynowym.
Analogiczne koncepcje pojawiły się w innych architekturach (np. NEON w ARM, AltiVec w PowerPC). W teorii pozwalają wykorzystać istniejące CPU do wielu zadań wektorowych, w praktyce często ograniczeniem jest oprogramowanie: kompilatory nie zawsze generują optymalny kod SIMD, a ręczna wektoryzacja wymaga dużej wiedzy i testów.
Wzorzec jest podobny: najpierw pojawia się specjalizowany akcelerator (GPU), który pokazuje, że pewien typ obliczeń da się przyspieszyć rzędy wielkości. Następnie część tych technik w uproszczonej formie wraca do CPU jako rozszerzenia instrukcji. Nie zastępuje to wyspecjalizowanych układów, ale zmniejsza lukę tam, gdzie nie opłaca się używać zewnętrznego akceleratora.
Procesory, które napędzają współczesną AI
Uczenie głębokich sieci neuronowych to obciążenie zupełnie inne niż typowe „biurowe” zastosowania. Dominują w nim ogromne macierze i operacje typu mnożenie‑i‑sumowanie (MAC, Multiply‑Accumulate). To naturalny teren dla układów, które potrafią w jednym cyklu wykonać wiele takich operacji równolegle.
GPU jako pierwsze „silniki” Deep Learningu
Współczesny boom na deep learning byłby trudny do wyobrażenia bez GPU. W praktyce to połączenie kilku czynników:
karty graficzne do gier miały już ogromną moc obliczeniową w trybie równoległym,
CUDA i podobne narzędzia udostępniły ten potencjał w wygodny sposób programistom spoza świata grafiki,
algorytmy sieci neuronowych (szczególnie CNN, RNN, a później transformatory) idealnie pasują do masowego mnożenia macierzy.
Prototypowy scenariusz wyglądał tak: badacze, którzy wcześniej liczyli sieci na CPU lub małych klastrach, zaczęli przerzucać je na konsumenckie GPU. Skok wydajności był na tyle duży, że umożliwił eksperymentowanie z dużo większymi modelami i zbiorami danych. To nie tyle „magia algorytmu”, ile zbieżność sprzętu i oprogramowania.
W odpowiedzi producenci GPU (na czele z NVIDIĄ) zaczęli dodawać do swoich kart funkcje dedykowane AI, np. Tensor Cores – jednostki wyspecjalizowane w obliczeniach macierzowych niskiej precyzji (FP16, INT8). W praktyce to dalsza specjalizacja: od ogólnych jednostek shaderów do bloków projektowanych głównie pod potrzeby sieci neuronowych.
TPU i inne układy typu ASIC dla AI
Najczęściej zadawane pytania (FAQ)
Dlaczego Intel 4004 uważa się za przełomowy procesor?
Intel 4004 był jednym z pierwszych mikroprocesorów ogólnego przeznaczenia umieszczonych w jednym układzie scalonym. Oznaczało to, że zamiast budować procesor z setek pojedynczych układów logicznych, producent sprzętu mógł kupić gotowy chip, dodać pamięć i peryferia, a resztę rozwiązać programowo.
Nie był to pierwszy „procesor” w historii, ale jeden z pierwszych praktycznie użytecznych mikroprocesorów komercyjnych. Jego znaczenie wynika głównie z połączenia: wystarczającej funkcjonalności, dostępności rynkowej i pokazania, że da się zminiaturyzować całe CPU do jednego kawałka krzemu.
Co decyduje o tym, że dany procesor jest „przełomowy”?
Sam wysoki takt zegara czy większa liczba bitów rzadko czynią procesor przełomowym. Kluczowe jest to, czy dany układ otwiera nowe zastosowania albo radykalnie obniża koszt istniejących. Dotyczy to zwłaszcza sytuacji, gdy dzięki procesorowi powstaje nowa klasa urządzeń: komputery osobiste, smartfony, akceleratory AI.
Najczęściej liczy się kombinacja kilku czynników: technologii produkcji (integracja, pobór mocy), architektury i zestawu instrukcji, siły ekosystemu (systemy, kompilatory, biblioteki), wpływu rynkowego oraz ekonomii produkcji. Procesor świetny technicznie, ale bez wsparcia narzędziowego zwykle pozostaje niszową ciekawostką.
Czy naprawdę „mózg komputera” to tylko procesor?
Określenie „mózg komputera” jest wygodnym skrótem, ale technicznie jest to uproszczenie. Wydajność i możliwości systemu wynikają ze współdziałania CPU z pamięcią, magistralami, układami wejścia/wyjścia, systemem operacyjnym i oprogramowaniem. Słaby RAM lub wolny dysk potrafią unieważnić zalety nawet bardzo szybkiego procesora.
Procesor jest kluczowym elementem, bo wykonuje instrukcje programu, ale bez odpowiedniego otoczenia sprzętowego i software’owego nie pokaże swojego potencjału. Z tego powodu w historii wiele ważnych procesorów „ciągnęły w górę” właśnie systemy operacyjne i narzędzia programistyczne.
Na czym polega różnica między procesorem zbudowanym z wielu układów a mikroprocesorem?
W starszych komputerach „procesor” był rozproszony na całej płycie: składał się z modułów z przekaźnikami, lampami lub pojedynczymi tranzystorami. Zmiana architektury czy zestawu instrukcji wymagała fizycznego przeprojektowania sprzętu, co było kosztowne i mało powtarzalne.
Mikroprocesor integruje te funkcje w jednym układzie scalonym: ma własną jednostkę arytmetyczno‑logiczną, rejestry, logikę sterującą oraz magistrale adresowe i danych. Producent urządzenia może wtedy zmieniać zachowanie systemu przez oprogramowanie, a nie przez wymianę połowy elektroniki. To drastycznie obniżyło próg wejścia dla nowych firm i przyspieszyło rozwój rynku.
Jakie były główne „fale” rozwoju procesorów w historii informatyki?
Rozwój procesorów układa się w kilka dość wyraźnych etapów, choć granice między nimi są płynne. Najczęściej wyróżnia się:
falę kalkulatorów i prostych systemów wbudowanych – pierwsze 4‑ i 8‑bitowe mikroprocesory (4004, 8008, 8080, 6800, 6502),
falę komputerów osobistych – 8‑ i 16‑bitowe CPU (8086, Z80, 6502, 68000) napędzające PC i komputery domowe,
falę serwerów i Internetu – rozwój x86 i RISC w serwerach i superkomputerach,
falę urządzeń mobilnych – energooszczędne ARM w smartfonach i elektronice konsumenckiej,
falę AI – GPU, TPU i inne akceleratory do obliczeń macierzowych i uczenia maszynowego.
Wspólnym trendem jest przesuwanie akcentu z samej częstotliwości zegara na równoległość i efektywność energetyczną.
Czy pierwszy procesor do danego zastosowania zawsze jest najważniejszy?
Niekoniecznie. „Pierwszy” bywa głównie kategorią marketingową i zależy od definicji. Często ważniejszy jest procesor, który jako pierwszy jest praktycznie użyteczny: daje sensowną wydajność, ma dobrą cenę i wsparcie narzędziowe. Wiele wcześniejszych prototypów lub konstrukcji laboratoryjnych nie miało realnego wpływu na rynek.
Historia pokazuje, że wpływowe bywają także procesory, które nie są w danej chwili technologicznym rekordzistą, ale trafiają w odpowiedni moment rynkowy. Klasyczny przykład to x86 – architektura pełna kompromisów, która dzięki kompatybilności wstecznej i ogromnemu ekosystemowi zdominowała rynek komputerów osobistych i serwerów na dekady.
Dlaczego procesory do AI (GPU, TPU) różnią się od „zwykłych” CPU?
Klasyczne CPU są projektowane jako uniwersalne – dobrze radzą sobie z szerokim zakresem zadań, ale nie są idealne do masowo równoległych obliczeń. W uczeniu maszynowym kluczowe są natomiast powtarzalne operacje na dużych macierzach (np. mnożenie tysięcy elementów jednocześnie).
GPU, TPU i inne akceleratory AI mają znacznie więcej prostszych jednostek wykonawczych pracujących równolegle i zoptymalizowaną pamięć podręczną dla takich wzorców obliczeń. Dzięki temu przy tej samej mocy czy koszcie potrafią wykonać wielokrotnie więcej operacji typowych dla sieci neuronowych niż klasyczny procesor ogólnego przeznaczenia.
